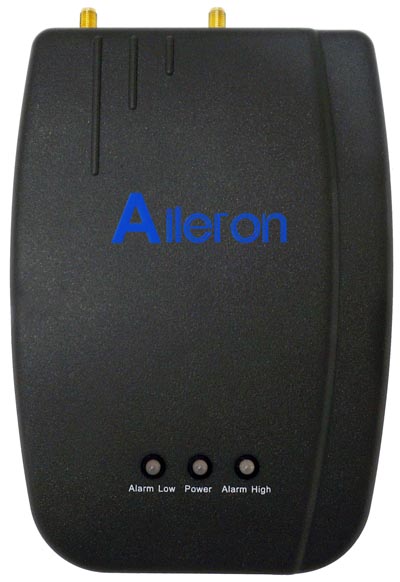

Двухдиапазонный понятный репитер сотового сигнала Aileron C10H-GD
(900/1800, 60 дБ, 10 дБм) - это достаточно эффективное решение по
улучшению качества обеспечения мобильной связью, не требующее крупных
вложений, длительного времени или технических знаний.
Ретранслятор C10H-GD работает с диапазонами GSM900 и GSM1800, стандартами
основных поставщиков мобильной связи в России (Билайн, Теле2, МТС,
Мегафон).
Новый бюджетный GSM усилитель Aileron C10H-GD c одной стороны
«удлиняет» антенну сотовых телефонов, а с другой стороны усиливает
GSM сигнал. Для этого снаружи помещения устанавливается внешняя
направленная антенна, которая принимает сигнал от базовой станции
сотового оператора и по кабелю передает его в помещение в базовый
блок GSM репитера Элерон C10H-GD или иную зону со слабым сигналом.
Антенный кабель соединяется с блоком двухдиапазонного репитера C10H-GD,
который как раз и усиливает принятый сигнал.
К усилителю сотового сигнала Аилерон C10H GD подключается внутренняя
антенна (или несколько внутренних антенн через разветвитель), которая
передает усиленный сигнал к сотовому аппарату абонента.
Монтаж системы бюджетного репитера мобильной связи Aileron C10H
GD возможен своими силами, принцип установки особо не отличается
от установки уличной антенны для приема телевизионного сигнала.
Универсальный GSM 900/1800 ретранслятор Aileron C10H-GD обладает
высоким коэффициентом усиления, бюджетный сотовый ретранслятор C10HGD
прекрасно подойдет для квартиры, офиса, бизнес-центра, подвального
помещения, автопаркинга, загородного коттеджа и во всех местах,
где уровень входящего сотового сигнала ослаблен или полностью недоступен.
Репитер стандарта GSM 900/1800 при работе не создает вредных
излучений для людей и живых существ. Мобильный телефон абонента
при соединении с базовой станцией сотового оператора определяет
уровень входящего сигнала с передающей антенны, и на основе этих
данных приемопередатчик мобильного аппарата определяет уровень выходной
мощности. Когда уровень сигнала от базовой станции низкий, то телефон
увеличивает мощность своего сигнала.
Поэтому владельцы мобильных телефонов в «мертвых зонах» приема постоянно
попадают под избыточное облучение от своего же телефона. Если же
установить усилитель сотового GSM сигнала Элерон C10H-GD, то уровень
сигнала от базовой станции в помещении заметно увеличивается. Поэтому
мощность передатчика мобильного аппарата и уровень облучения его
владельца уменьшается.
В этом случае избыточное излучение совершает внешняя антенна ретранслятора
Aileron C10HGD, которая находится снаружи помещения, а не у головы
человека.
Бюджетный двухдиапазонный усилитель мобильной связи Aileron C10H
GD для частот 900 МГц и 1800 МГц благодаря полной поддержке сигналов
всех операторов телефонной GSM связи, будет идеален для крупногабаритной
квартиры, загородной дачи, подземного гаража, подвала, большого
офисного помещения.
Выбирая ретранслятор Aileron C10H-GD в качестве сердца своей
системы усиления сотовой связи вы покрываете 900/1800 частотные
диапазоны сотовых операторов.
Обратите внимание, что усилитель не захватывает 10 МГц из верхнего
1800 диапазона, поэтому-то несколько базовых станций останутся вне
зоны видимости усилителя, но на практике их не так много, и это
легко проверить в ходе предварительного сканирования сигнала.
Обратите внимание, что для сборки системы усиления сотовой связи
на базе ретранслятора Aileron обязательно требуется подобрать под
каждый конкретный объект оптимальные комплектующие (приобретаются
отдельно):
- уличную антенну;
- комнатную антенну или несколько;
- коаксиальный кабель (50 Ом) или готовые сборки;
- переходники, делители сигнала, коннекторы;
- линейные усилители мощности (для увеличения площади покрытия).
Важность каждого элемента системы нельзя недооценивать, конечный
результат - мощность сигнала и площадь покрытия на Вашем объекте
зависит от каждого элемента в отдельности и от их общей согласованности.
Технические характеристики усилителя Aileron C10H-GD
Модель
|
C10H-GD |
Поддерживаемые стандарты мобильной связи |
GSM-900, UMTS 900, GSM/DCS-1800* |
Полоса рабочих частот, МГц (линия вниз, станция-телефон,
downlink) |
935-960 +
1805-1870* |
Полоса рабочих частот, МГц (линия вверх, телефон-станция,
uplink) |
890-915 +
1710-1775* |
Номинальный коэффициент усиления (линия вниз, станция-телефон,
downlink), дБ |
60±3 |
Номинальный коэффициент усиления (линия вверх, телефон-станция,
uplink), дБ |
60±3 |
Максимальная выходная мощность (линия вниз, станция-телефон,
downlink), дБм, не менее. |
10±2 |
Максимальная выходная мощность (линия вверх, телефон-станция,
uplink), дБм, не менее |
10±2 |
Диапазон регулировки коэффициента усиления (дБ), с шагом
5 дБ |
15 |
Интермодуляционные составляющие, менее (дБм) |
-36 |
Максимальный уровень входного сигнала (дБм) |
-30 |
Неравномерность АЧХ |
±4 |
Площадь покрытия (теория) |
до 150 кв м |
Импеданс, Ом |
50 |
Коэффициент стоячей волны, не более |
2.5 |
Коэффициент шума, дБ, не более |
8 |
Потребляемая мощность, не более, Вт |
18 |
Задержка, не более, µs |
0,5 |
Питание |
DC 9 В, 2А |
Габариты, мм, |
190*125*50 |
Вес упаковки с блоком питания, г |
1000 |
Комплект поставки бюджетного репитера C10HGD
- Блок ретранслятора Aileron C10H-GD (900/1800, 60 дБ, 10
дБм) с креплением - 1 шт
- Адаптер напряжения - 1 шт
|
