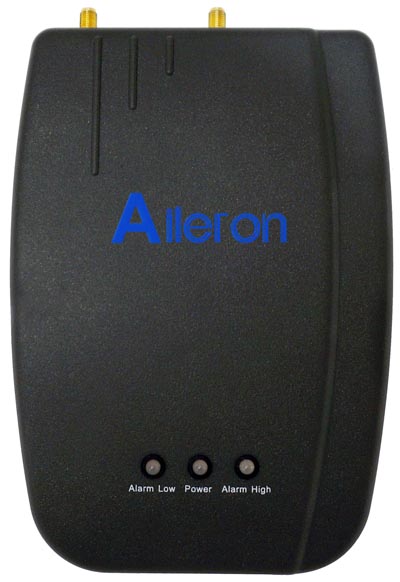

Элерон C10H-GW 2-х диапазонный усилитель сотового сигнала 900/2100
МГц - это достаточно эффективное решение по улучшению качества обеспечения
сотовой связью, не требующее крупных вложений, длительного времени
или технических знаний. Новый усилитель слабого сигнала Aileron
C10H-GW работает с диапазонами GSM900 3G 2100.
Репитер будет полезен тем кому требуется усиление сигнала GSM 900
(стандарт основных поставщиков мобильной связи в России (Билайн,
МТС, Мегафон) и высокоскоростного Интернета 3G на частоте 2100 МГц,
без усиления сигнала диапазона 1800 МГц (TELE2).
Стационарный двухдиапазонный ретранслятор Aileron C10HGW c одной
стороны «удлиняет» антенну сотовых телефонов, а с другой стороны
усиливает GSM сигнал. Для этого снаружи помещения устанавливается
внешняя направленная антенна, которая принимает сигнал от базовой
станции сотового оператора и по кабелю передает его в помещение
в базовый блок универсального повторителя сигналов Aileron C10HGW
(900/2100, 60 дБ, 10 дБм) или иную зону со слабым сигналом. Антенный
кабель соединяется с блоком усилителя слабого сигнала, который как
раз и усиливает принятый сигнал.
К ретранслятору сигнала мобильной связи Aileron C10H GW (900/2100,
60 дБ, 10 дБм) подключается внутренняя антенна (или несколько внутренних
антенн через разветвитель), которая передает усиленный сигнал к
сотовому аппарату абонента.
Монтаж системы ретрансляции сигнала мобильной связи возможен
своими силами, принцип установки особо не отличается от установки
уличной антенны для приема телевизионного сигнала. Двухдиапазонный
репитер Aileron C10H-GW (900/2100, 60 дБ, 10 дБм) обладает высоким
коэффициентом усиления, благодаря ему при достаточном уровне входного
сигнала и разводке внутри помещения общая площадь покрытия составляет
150-500 кв. м., усилитель сигнала GSM900/2100 Aileron C10H-GW прекрасно
подойдет для квартиры, крупного кабинета, офисного-центра, цокольного
этажа, подземного автопаркинга, загородного дома и во всех местах,
где уровень входящего сотового сигнала ослаблен или полностью недоступен.
Репитер Aileron C10H GW стандарта GSM 900/2100 при работе не
создает вредных излучений для людей и живых существ. Сотовое устройство
абонента или модем 3G Интернета при соединении с базовой станцией
мобильного оператора определяет уровень входящего сигнала с передающей
антенны, и на основе этих данных приемопередатчик определяет уровень
выходной мощности. Когда уровень сигнала от базовой станции низкий,
то устройство увеличивает мощность своего сигнала.
Поэтому особенно владельцы сотовых аппаратов в «мертвых зонах» приема
постоянно попадают под избыточное облучение от своего же телефона.
Если же установить репитер сотовой связи Aileron C10HGW 2 диапазона,
то уровень сигнала от базовой станции в помещении заметно увеличивается.
От чего мощность передатчика мобильного устройства и уровень облучения
его владельца уменьшается. В этом случае избыточное излучение совершает
внешняя антенна двухдиапазонного усилителя C10H-GW GSM 900-2100
сигнала, которая находится снаружи помещения, а не у головы человека.
Выбирая ретранслятор Aileron C10H-GW в качестве сердца своей
системы усиления сотовой связи вы покрываете 900/2100 частотные
диапазоны сотовых операторов.
Обратите внимание, что для сборки системы усиления сотовой связи
на базе ретранслятора Aileron обязательно требуется подобрать под
каждый конкретный объект оптимальные комплектующие (приобретаются
отдельно):
- уличную антенну;
- комнатную антенну или несколько;
- коаксиальный кабель (50 Ом) или готовые сборки;
- переходники, делители сигнала, коннекторы;
- линейные усилители мощности (для увеличения площади покрытия).
Важность каждого элемента системы нельзя недооценивать, конечный
результат - мощность сигнала и площадь покрытия на Вашем объекте
зависит от каждого элемента в отдельности и от их общей согласованности.
Технические характеристики бюджетного репитера Aileron C10H-GW
(900/2100, 60 дБ, 10 дБм)
Модель
|
Элерон C10H-GW |
Поддерживаемые стандарты мобильной связи |
GSM-900, UMTS 900, 3G UMTS 2000, WCDMA
2100 |
Полоса рабочих частот, МГц (линия вниз, станция-телефон,
downlink) |
935-960 + 2210-2170 |
Полоса рабочих частот, МГц (линия вверх, телефон-станция,
uplink) |
890-915 + 1920-1980 |
Номинальный коэффициент усиления (линия вниз, станция-телефон,
downlink), дБ |
60±3 |
Номинальный коэффициент усиления (линия вверх, телефон-станция,
uplink), дБ |
60±3 |
Максимальная выходная мощность (линия вниз, станция-телефон,
downlink), дБм, не менее. |
10±2 |
Максимальная выходная мощность (линия вверх, телефон-станция,
uplink), дБм, не менее |
10±2 |
Диапазон регулировки коэффициента усиления (дБ), с шагом
5 дБ |
15 |
Интермодуляционные составляющие, менее (дБм) |
-36 |
Максимальный уровень входного сигнала (дБм) |
-30 |
Неравномерность АЧХ |
±4 |
Площадь покрытия (теория) |
до 150 кв м |
Импеданс, Ом |
50 |
Коэффициент стоячей волны, не более |
2,5 |
Коэффициент шума, дБ, не более |
8 |
Потребляемая мощность, не более, Вт |
18 |
Задержка, не более, µs |
0.5 |
Питание |
DC 9 В, 2А |
Габариты, мм, |
190*125*50 |
Вес упаковки с блоком питания, г |
1000 |
Комплектация устройства Aileron C10H GW
- Блок ретранслятора Aileron C10HGW с креплением - 1 шт
- Адаптер питания - 1 шт
|
