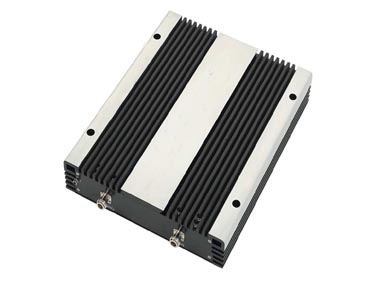

Репитер Everstream TRI-15 AG

Репитер Everstream TRI-15 AG

Усилитель EVERSTREAM TRI-15 AG предназначен для обеспечения работы сотовой связи стандарта GSM 900 / GSM 1800 / 3G в местах со слабым уровнем сигнала или при его полном отсутствии. EVERSTREAM TRI 15 AG GSM900/1800/3G (70 dB / 15 dBm) ретранслятор GSM 900 / GSM 1800 / 3G сигнала ретранслятор GSM 900 / GSM 1800 / 3G сигнала с коэффициентом усиления 65-70 дБ, выходной мощностью 20 дБм, автоматической регулировкой усиления. В модельном ряде существует три модификации этого репитера: Эверстрим TRI-15 AG : выходная мощность 10 дБм, коэффициент усиления 65-70 дБ. Everstream TRI-15 AGC: выходная мощность 15 дБм, коэффициент усиления 65-70 дБ.

Новый трехдиапазонный репитер EVERSTREAM TRI15 AG разработан специально для усиления сигнала мобильной связи в трех диапазонах. Ретранслятор удобен тем что обеспечивает усиление одновременно на популярных диапазонах 3G (UMTS), GSM900, GSM1800. Ранее до выхода новинки приходилось подбирать два-три типа репитеров в зависимости от того телефоны каких сотовых операторов будут использоваться, так как предшествующие модели обеспечивали усиление только в одном диапазоне. Многодиапазонный усилитель GSM сигналов обеспечивает усиление на всех распространенных стандартах сотовой связи, его можно смело использовать для ретрансляции сигналов сотовой сети таких операторов как Билайн, МТС, Мегафон и Теле 2 (сотовый дискаунтер работающий на частотах 1800 МГц). Универсальный репитер 900/1800/2100 (3G) поддерживает диапазон высокоскоростного мобильного Интернета, поэтому Вы всегда сможете воспользоваться всеми видами сотовой связи находясь в зоне действия вседиапазонного усилителя TRI-15 AG.

Everstream TRI15 AG — ретранслятор GSM 900 / GSM 1800 / 3G сигнала с коэффициентом усиления 65-70 дБ, выходной мощностью 15 дБм, автоматической регулировкой усиления. В продуктах данной серии есть функция AGC (Automatic Gain Control), с помощью которой ретранслятор автоматически устанавливает нужный уровень мощности сигнала.

В модельном ряде существует три модификации этого репитера:

  • Everstream TRI-10 AGC: выходная мощность 10 дБм, коэффициент усиления 65-70 дБ.
  • Everstream TRI-15 AGC: выходная мощность 15 дБм, коэффициент усиления 65-70 дБ.
  • Everstream TRI-20 AGC: выходная мощность 20 дБм, коэффициент усиления 65-70 дБ.
  • При работе репитера Everstream TRI-15 AG контролируются следующие параметры: уровень выходной мощности направления «станция-телефон» уровень выходной мощности направления «телефон-станция» величина напряжения на вторичных источниках питания температура корпуса усилителя. Усилитель Everstream TRI 15 AG предназначен для обеспечения работы сотовой связи стандарта GSM 900 / GSM 1800 / 3G в местах со слабым уровнем сигнала или при его полном отсутствии. В комплекте: только ретранслятор.

    При работе репитера контролируются следующие параметры:

  • уровень выходной мощности направления «станция-телефон»
  • уровень выходной мощности направления «телефон-станция»
  • величина напряжения на вторичных источниках питания
  • температура корпуса усилителя
  • EVERSTREAM TRI-15 AG - широкополосный усилитель, усиливающий сигнал в стандартах связи GSM900/1800/2000(3G). Репитер EVERSTREAM TRI 15 AG обеспечивает усиление с коэффициентом 80 дБ, мощность 650 мВт. Корпус GSM+3G репитера не герметичный (-10..+55С). Репитер Эверстрим TRI-15 AG создает зону уверенного сотового покрытия. Репитер (усилитель) EVERSTREAM TRI15 AG является комплектующим изделием для построения ретрансляционных систем сотовой связи.

    Технические характеристики TRI-15 AG

    Модель Everstream TRI15 AG
    Характеристика Восходящий канал связи Нисходящий канал связи

    Диапазон частот GSM900 + DCS + WCDMA 890 ~ 915 МГц 935 ~ 960 МГц
    1710 ~ 1785 МГц 1805 ~ 1880 МГц
    1920 ~ 1980 МГц 2110 ~ 2170 МГц
    Макс. усиление 65 ~ 70 дБ 65 ~ 75 дБ
    Ручной регулятор усиления 31 дБ с шагом 1 дБ
    Автоматический регулятор усиления >20 дБ
    Ширина полосы Широкополосный
    Неравномерность в полосе пропускания CDMA, GSM ≤ 8 дБ; DCS ≤ 10 дБ; WCDMA ≤ 6 дБ
    Макс. входная мощность без повреждения 0 дБм
    Выходная мощность 10~20 дБм 10~24 дБм
    Интермодуляционные помехи 9 KГц~1 ГГц ≤ -36 дБм ≤ -36 дБм при Po ≤ 20 дБм
    1 ГГц~12,75 ГГц ≤ -30 дБм ≤ -30 дБм при Po ≤ 20 дБм
    Побочное излучение 1 ГГц~1 ГГц ≤ -36 дБм ≤ -36 дБм
    1 ГГц~12,75 ГГц ≤ -30 дБм ≤ -30 дБм
    Маска побочного излучения (WCDMA) Соответствует 3GPP TS 25.106
    Точность модуляции (WCDMA) Соответствует 3GPP TS 25.106
    Ошибка выхода за пределы пикового кода (WCDMA) Соответствует 3GPP TS 25.106

    ACRR (WCDMA) >30дБ при ±5МГц и ±10МГц
    Уровень шума при максимальном усилении ≤ 8 дБ (стандарт)
    Затухание отражения ≤ -8 дБ
    Время запаздывания ≤ 0,5 мкм
    Среднее время безотказной работы >50000 часов
    Источник питания

    AC: 90~265В, 50/60 Гц; DC: 12В 10A
    Потребляемая мощность <55 Вт
    Импеданс 50 Ом
    Уровень входного сигнала нормальный На границе зеленого и оранжевого (-50 дБм или выше)
    низкий Зеленый
    высокий Диапазон 1-5дБ: оранжевый, более 20дБ: красный
    Физические характеристики TRI-15 AGC
    Радиочастотный разъем N-Female
    Переключатель Выключатель питания, ручной регулятор усиления
    Охлаждение Охлаждающий радиатор
    Размеры (Г x Ш x В) 330 x 268 x 58 мм
    Масса Не более 5 кг
    Тип установки Настенный
    Условия окружающей среды IP40
    Влажность Не более 90%
    Рабочая температура -10°C  - 55°C

    Комплект поставки Everstream TRI-15 AG

    • Репитер Everstream TRI 15 AG
    • Инструкция
    • Упаковка
