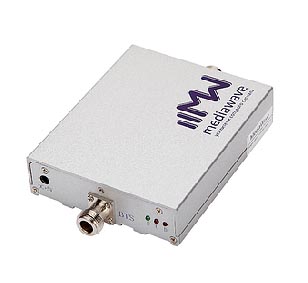

Ретранслятор GSM МедиаВэйв MWS-D-B23 является активным усилительным
радиочастотным устройством, предназначенным для исключения «зон
радиотени» внутри помещений, где уровень сотового сигнала недостаточен
для уверенной работы абонентских мобильных телефонов соответствующего
стандарта.
Усилитель сигнала MediaWave MWS-D-B23 работает следующим образом:
сигнал от базовой станции принимается наружной антенной, по кабелю
поступает на усилитель MWS-D-B23, где этот сигнал усиливается в
соответствии с мощностью конкретной модели и по кабелю поступает
на внутреннюю панельную или всенаправленную потолочную антенну,
которая излучает сигнал к абоненту.
При необходимости может быть установлено несколько внутренних
антенн для покрытия всей площади помещения, которые подключаются
к усилителю через сплитеры.
После установки системы усиления сигнала в помещении уровень
сигнала GSM становится достаточным для уверенной работы мобильного
телефона. При этом максимальная
суммарная излучаемая мощность не превысит 0,1 Вт, что в 2,5 раза
ниже максимальной мощности одного сотового телефона. В свою очередь
сигналы от сотовых телефонов принимаются внутренней антенной и поступают
на репитер МедиаВэйв MWS-D-B23, где также усиливаются до необходимого
уровня, поступают по кабелю на внешнюю антенну и излучаются в направлении
базовой станции соответствующего мобильного оператора.
Выходная мощность репитера GSM MWS D-B23 автоматически ограничивается,
что гарантирует минимальный уровень искажений усиливаемого сигнала.
При этом сотовый телефон начинает работать в режиме минимальной
мощности, необходимой для устойчивой связи, что существенно уменьшает
СВЧ облучение владельцев сотовых телефонов и увеличивает время разряда
аккумуляторов по сравнению с вариантом использования телефона в
зоне неуверенного приема без ретранслятора Mediawave MWS-DB23.
Функции усилителя сотового сигнала MediaWave MWS D-B23
- Усилитель сотовой связи стандарта GSM 1800 МГц
- Площадь покрытия до 1800 м²
- Может использоваться в офисах, квартирах, загородных домах,
кафе и ангарах
- Применяется в помещениях малого и среднего размеров
Технические характеристики устройства MWS-D B23
| Модель
|
МедиаВэйв MWS-D-B23 |
| Стандарт связи |
GSM 1800 |
| Механизм регулировки усиления репитера |
Автоматическая |
| Рабочий диапазон частот в сторону Uplink |
1710—1785 МГц |
| Рабочий диапазон частот в сторону Downlink |
1805—1880 МГц |
| Коэффициент усиления в сторону Uplink |
60 дБ |
| Коэффициент усиления в сторону Downlink |
65 дБ |
| Глубина автоподстройки усиления |
АGC≥30 дБ |
| Нелинейность в полосе пропускания |
≤±5 дБ |
| Выходная мощность |
23дБм (200 мВт) |
| Полоса пропускания |
BW-60дБ≤42МГц |
| BW-70дБ≤45МГц |
| Входное/выходное волновое сопротивление |
50 Ом |
| Тип ВЧ разъемов |
N-тип (розетка) |
| Обслуживаемая площадь |
от 50 м² до 1800 м² |
| Уровень шума |
≤8 дБ |
| Задержка сигнала |
≤1 мкс |
| Рабочий диапазон температур |
-25С- +50С |
| Максимально допустимая влажность |
≤95% без образования конденсата |
| Напряжение питания |
110-200 В +/- 10% |
| Соответствие требованиям электромагнитной
совместимости |
Соответствует GB6993-86 |
| Соответствует ETS300 694-4 |
| Индикация - светодиодная |
Наличие питания |
| 2 светодиода - в сторону Downlink и Uplink |
| Габаритные размеры |
150х100х20 мм |
| Вес |
1 кг |
Комплектность поставки репитера MWS-D-B23
- Ретранслятор MediaWave MWS-D-B23
- Адаптер питания
- Инструкция по эксплуатации
- Комплект крепления
|
