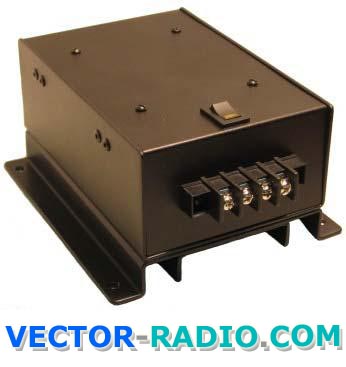

Понижающий преобразователь постоянного тока СЭП ПН 3220-24-12
применяется для питания рации и другой аппаратуры (прикуривателя,
электрической печки, магнитолы, телевизора и т.п.), рассчитанной
на номинальное выходное напряжение 12В, от бортовой сети автомобиля
(или другого источника) с номинальным напряжением 24 вольта.
Источник стабилизированного напряжения СЭППН 3220-24/12 обладает
высоким КПД и трансформирует постоянное напряжение 18 - 45 V (с
заземленным минусом) в стабилизированное напряжение 12 В (с заземленным
минусом). Входное напряжение
может варьировать от 18V (разряженные аккумуляторы) до 45 Вольт
(неисправен автомобильный регулятор напряжения). Импульсный автомобильный
преобразователь СЭППН 3220 24/12 способен выдержать кратковременное
(до 10 мин.) повышение напряжения в бортовой сети до 60В!
Конвертер сетевой СЭП ПН 3220-24/12 обладает высоким КПД и трансформирует
постоянное напряжение 18 - 45 вольт (с заземленным минусом) в стабилизированное
напряжение 12 В. Входное напряжение может варьировать от 18 В (разряженные
24-вольтовые аккумуляторы) до 45 Вольт (неисправен автомобильный
регулятор напряжения). Адаптер DC/DC понижающий СЭП 3220-24/12 обеспечивает
защиту подключенной к нему аппаратуры от перенапряжения даже при
выходе из строя самого преобразователя!
Компактный преобразователь стабилизированного напряжения ПН 3220-24/12
предназначен для работы в непрерывном или повторно-кратковременном
режимах работы. Повторно-кратковременным считается режим работы,
при котором ток нагрузки достигает максимального значения не более
чем на 20 мин., а затем
падает до нуля на время, не меньшее, чем время работы при максимальном
токе. Сетевой инвертор питания СЭП 3220-24/12 рассчитан на эксплуатацию
в салоне (кабине) автомобиля с температурой окружающей среды от
-40 С до 55 С и относительной влажностью воздуха не более 93% при
температуре 25 С.
Функциональные характеристики преобразователя СЭП ПН 3220-24-12
- Увеличенный ресурс работы за счет применения низкоимпедансных
конденсаторов
- Малый уровень собственных помех
- Снижение уровня помех от работающего двигателя
- Электронная защита от перегрузки по току на выходе
- Защита питаемой аппаратуры от перенапряжения на выходе преобразователя
- Защита от переполюсовки на входе
- Отключение преобразователя при перегреве c последующим включением
при остывании
Технические характеристики импульсного конвертера СЭППН3220-24/12
Модель |
СЭППН 3220 24/12 |
Номинальный ток нагрузки, А:
при непрерывном
режиме работы
при повторно-кратковременном |
20.0
25.0 |
Ток срабатывания защиты от перегрузки, А |
около 27.0 |
Выходное напряжение, В
|
13,2 ± 0,3 |
Входное напряжение, В |
18-45 |
Защита от перенапряжения на входе, В, не более |
55 |
Защита от перенапряжения на выходе, В, не более |
18 |
Защита от перегрева, °C не более |
80 |
КПД, %, не менее |
95 |
Размах пульсаций выходного напряжения, мВ |
не более 50 |
Температура окружающей среды, °С |
-40...
+55 |
Габаритные размеры корпуса, мм, не более |
170х135х80 |
Вес, кг, не более |
0.9 |
Комплектность поставки сетевой источника СЭП ПН 3220-24/12
- Адаптер постоянного тока СЭППН 3220-24/12 - 1 шт.
- Технический мануал - 1 шт.
|
