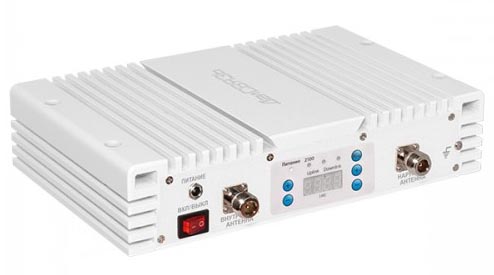

ДалСВЯЗЬ DS-2100-27 усилитель стандарта 3G UMTS2100

ДалСВЯЗЬ DS-2100-27 усилитель стандарта 3G UMTS2100

Репитер ДалСВЯЗЬ DS2100-27 предназначен для усиления радиосигналов сетей подвижной радиотелефонной связи стандартов UMTS2100 и устанавливается внутри жилых, офисных и других помещениях, изолированных от прямого воздействия окружающей среды. Применение репитера исключает наличие «мертвых» зон внутри помещений площадью до 1000 м², где уровень сигнала недостаточен для уверенной работы абонентских телефонов.

Репитер DS2100-27 стандарта 3G UMTS2100 мощностью до 500 мВт, коэффициентом усиления 80 дБ, площадь покрытия до 1200 кв.м. Усиление сигнала всех операторов в стандарте связи – 3G UMTS2100. ДалСВЯЗЬ DS2100 27 недорогое решение для системы усиления сотовой связи. Возможность установки в системе усиления до 4х внутренних антенн. Прост в монтаже и настройке. Высокое качество и надежность оборудования. Усиление 80дБ. Интеллектуальный СМАРТ режим упрощающий настройку системы усиления. Интуитивно-понятное меню настройки и контроля параметров репитера.

Его корпус выполнен из прочного пластика, что позволяет одновременно обеспечить механическую прочность конструкции, хороший отвод тепла и необходимую экранировку от различных помех. В комплекте репитера имеются крепежные планки с отверстиями, используемые для крепления репитера на стене или любой другой вертикальной поверхности.

Сигнал от базовой станции сотового оператора принимается донорной (наружной) антенной и по кабелю поступает в репитер, где этот сигнал усиливается и по кабелю поступает на сервисную (внутреннюю) антенну, которая переизлучает сигнал абоненту. При необходимости может быть установлено несколько внутренних антенн, которые подключаются к репитеру через разветвители (возможность подключения нескольких антенн зависит от характеристик репитера, количества кабеля в системе усиления и условий применения репитера). В свою очередь, сигналы от абонентских телефонов (одновременно может работать несколько телефонов) принимаются внутренней антенной и поступают в репитер, где усиливаются до необходимого уровня, поступают по кабелю на внешнюю антенну и излучаются в направлении на базовую станцию сотовой сети. Выходная мощность репитера автоматически ограничивается, что гарантирует минимальный уровень интермодуляционных искажений. При этом сотовый телефон работает в режиме минимальной мощности, необходимой для устойчивой связи, что существенно уменьшает СВЧ облучение владельца по сравнению с вариантом использования такого телефона без репитера.

Наружная антенна устанавливается на мачте, на крыше или на стене здания в месте, обеспечивающем наибольший уровень сигнала базовой станции, используемого оператора сотовой сети. Предварительный выбор места установки желательно осуществлять с использованием специальных измерительных приборов или как минимум с помощью сотового телефона, подключенного к внешней антенне и работающего в «сервисном» режиме. Расстояние между внешней и внутренней антеннами определяется параметрами всех элементов устанавливаемой системы (антенн, репитера, кабелей, разветвителей, экранирующими и поглощающими свойствами конструкций помещения) и может составлять от 5 до 20 метров. Для нормальной работы репитера должна обеспечиваться максимально возможная электромагнитная экранировка между антеннами с учетом затухания в подводящих кабелях.

Уровень экранировки должен быть как минимум на 20 дБ больше, чем установленное усиление репитера. Во избежание перегрузки репитера желательно размещать внутренние антенны таким образом, чтобы абонент не мог при- близиться к антенне на расстояние менее одного-двух метров.

Репитер ДалСВЯЗЬ DS 2100 27 рассчитан на непрерывную круглосуточную эксплуатацию при температуре окружающего воздуха от -10° до +55°С. Выбирая место для установки, необходимо обеспечить хорошую вентиляцию, отсутствие электромагнитных полей, избыточной влажности и других неблагоприятных факторов.

Система усиления сотовой связи состоит из:

  • Репитер,
  • Антенна донорная (внешняя антенна),
  • Антенна сервисная (внутренняя антенна), одна или несколько,
  • Кабельные сборки с разъемами.
  • Для расширения зоны обслуживания система может быть дооснащена:

  • Делителями мощности,
  • Линейными усилителями,
  • Комбайнерами и др. оборудованием.
  • Технические характеристики ретранслятора DS-2100-27

    Модель ДалСВЯЗЬ DS 2100-27
    Поколение сети 3G
    Стандарт связи UMTS2100
    Место установки В помещении
    Мощность, мВт 500
    Рабочий диапазон частот UpLink, МГц 1920 ~ 1980
    Рабочий диапазон частот DownLink, МГц 2110 ~ 2170
    Коэффициент усиления UpLink, дБ 75±2
    Коэффициент усиления DownLink, дБ 80±2
    Диапазон регулировки коэф.усиления (дБ) с шагом 1 дБ 31
    Неравномерность АЧХ (дБ), не более 8
    Максимальная выходная мощность UpLink, дБм 20±2
    Максимальная выходная мощность DownLink, дБм 27±2
    Максимальный уровень входного сигнала, дБм 0
    Интермодуляционные составляющие, менее дБм -35
    Коэффициент шума, не более дБм 5
    ВЧ разъем N-тип, розетка
    Импеданс, Ом 50
    КСВн входа и выхода, не более 2
    Питание (адаптер), В DC: 9В, 5А
    Потребляемая мощность, не более, Вт 45
    Диапазон рабочих температур, С -10 ~ +55
    Габариты устройства, мм 268х185х60
    Вес, брутто КГ 4.0
    Степень защиты IP30

    Комплект поставки GSM усилителя ДалСВЯЗЬ DS2100-27

    • Репитер ДалСВЯЗЬ DS-2100-27
    • Блок питания
    • Упаковка
    Запросить цену и наличие
