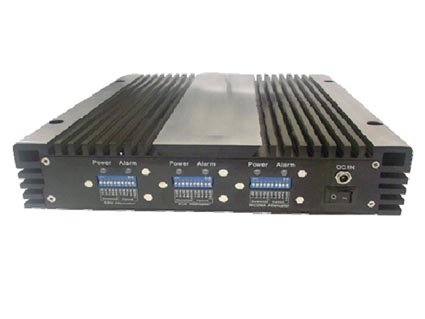

Репитер Everstream TRI-20 AGC

Репитер Everstream TRI-20 AGC

Ретранслятор Everstream TRI 20 AGC предназначен для усиления радиосигналов сетей подвижной радиотелефонной связи стандарта GSM 900 /1800 и UMTS 2000 устанавливается внутри жилых, офисных и других помещениях, изолированных от прямого воздействия внешней среды. Применение ретранслятора TRI-20 AGC исключает наличие «мёртвых» зон внутри помещений, площадью до 800 м², где уровень сигнала недостаточен для уверенной работы абонентских телефонов.

Эверстрим TRI-20 AGC — ретранслятор GSM 900 / GSM 1800 / 3G сигнала с коэффициентом усиления 65-70 дБ, выходной мощностью 20 дБм, автоматической регулировкой усиления.

В модельном ряде существует три модификации этого репитера:

  • Everstream TRI-10 AGC: выходная мощность 10 дБм, коэффициент усиления 65-70 дБ.
  • Everstream TRI-15 AGC: выходная мощность 15 дБм, коэффициент усиления 65-70 дБ.
  • Everstream TRI-20 AGC: выходная мощность 20 дБм, коэффициент усиления 65-70 дБ.
  • В продуктах данной серии есть функция AGC (Automatic Gain Control), с помощью которой ретранслятор автоматически устанавливает нужный уровень мощности сигнала.

    При работе репитера контролируются следующие параметры:

  • уровень выходной мощности направления «станция-телефон»
  • уровень выходной мощности направления «телефон-станция»
  • величина напряжения на вторичных источниках питания
  • температура корпуса усилителя
  • Усилитель TRI 20 AGC предназначен для обеспечения работы сотовой связи стандарта GSM 900 / GSM 1800 / 3G в местах со слабым уровнем сигнала или при его полном отсутствии. Усилитель трехдиапазонный сотового сигнала EVERSTREAM TRI-20 AGC покрывает внутреннюю расчетную зону в помещении до 800 квадратных метров. Репитер Everstream TRI-20AGC будет незаменим в больших загородных домах, в крупных подвальных помещениях, автомобильных паркингах, офисных центрах и во всех местах где требуется мощное многодиапазонное усиление сигнала сотовой связи.

    При идеальных условиях и отличном сигнале не менее -50 дБм площадь покрытия репитера Everstream TRI20 AGC может достигать 800 кв. метров. Если у вас входной сигнал хуже -90 дБм, то в таком случае площадь покрытия будет не больше 10 кв.м.

    Данный репитер имеет функцию автоматической регулировки усиления. В процессе эксплуатации ретранслятор контролирует уровень выходной мощности направления DownLink/UpLink, величину напряжения на вторичных источниках питания и температуру корпуса усилителя.

    Трехдиапазонный GSM/3G репитер Everstream TRI-20 AGC предназначен для усиления сигнала операторов сотовой связи МТС, Билайн, Мегафон и Теле2 в диапазоне частот 900, 1800 и 2000 МГц. Ретранслятор Everstream TRI 20 AGC позволяет одновременно улучшить качество сотовой связи и организовать доступ к мобильному 3G интернету стандарта UMTS2000. Трехдиапазонный ретранслятор позволяет стабильно работать системе усиления в случае изменения параметров вещания базовых станций. Поэтому усилитель сотовой связи TRI-20 AGC может применяться, если разные операторы работают на разных частотах или объект часто перемещается.

    Ретранслятор может использоваться для решения проблемы некачественной связи в офисах, ресторанах, торговых центрах, а также на катерах и теплоходах. Ориентировочная площадь покрытия репитера составляет до 800 кв.м. в диапазоне 900 МГц и до 500 кв.м. в стандартах GSM1800 и 3G.

    Функциональные особенности Эверстрим TRI-20 AGC

    • Площадь покрытия до 800 кв.м.
    • Выходная мощность до 24 дБм
    • Автоматическая регулировка усиления (АРУ)

    Технические характеристики TRI 20 AGC

    Модель EVERSTREAM TRI-20 AGC
    Характеристика Восходящий канал связи Нисходящий канал связи

    Диапазон частот GSM900 + DCS + WCDMA 890 ~ 915 МГц 935 ~ 960 МГц
    1710 ~ 1785 МГц 1805 ~ 1880 МГц
    1920 ~ 1980 МГц 2110 ~ 2170 МГц
    Макс. усиление 65 ~ 70 дБ 65 ~ 75 дБ
    Ручной регулятор усиления 31 дБ с шагом 1 дБ
    Автоматический регулятор усиления >20 дБ
    Ширина полосы Широкополосный
    Неравномерность в полосе пропускания CDMA, GSM ≤ 8 дБ; DCS ≤ 10 дБ; WCDMA ≤ 6 дБ
    Макс. входная мощность без повреждения 0 дБм
    Выходная мощность 10~20 дБм 10~24 дБм
    Интермодуляционные помехи 9 KГц~1 ГГц ≤ -36 дБм ≤ -36 дБм при Po ≤ 20 дБм
    1 ГГц~12,75 ГГц ≤ -30 дБм ≤ -30 дБм при Po ≤ 20 дБм
    Побочное излучение 1 ГГц~1 ГГц ≤ -36 дБм ≤ -36 дБм
    1 ГГц~12,75 ГГц ≤ -30 дБм ≤ -30 дБм
    Маска побочного излучения (WCDMA) Соответствует 3GPP TS 25.106
    Точность модуляции (WCDMA) Соответствует 3GPP TS 25.106
    Ошибка выхода за пределы пикового кода (WCDMA) Соответствует 3GPP TS 25.106

    ACRR (WCDMA) >30дБ при ±5МГц и ±10МГц
    Уровень шума при максимальном усилении ≤ 8 дБ (стандарт)
    Затухание отражения ≤ -8 дБ
    Время запаздывания ≤ 0,5 мкм
    Среднее время безотказной работы >50000 часов
    Источник питания

    AC: 90~265В, 50/60 Гц; DC: 12В 10A
    Потребляемая мощность <55 Вт
    Импеданс 50 Ом
    Уровень входного сигнала нормальный На границе зеленого и оранжевого (-50 дБм или выше)
    низкий Зеленый
    высокий Диапазон 1-5дБ: оранжевый, более 20дБ: красный
    Физические характеристики TRI-20 AGC
    Радиочастотный разъем N-Female
    Переключатель Выключатель питания, ручной регулятор усиления
    Охлаждение Охлаждающий радиатор
    Размеры (Г x Ш x В) 330 x 268 x 58 мм
    Масса Не более 5 кг
    Тип установки Настенный
    Условия окружающей среды IP40
    Влажность Не более 90%
    Рабочая температура -10°C  - 55°C

    Комплект поставки Everstream TRI-20AGC

    • Репитер Everstream TRI20 AGC
    • Инструкция
    • Упаковка
