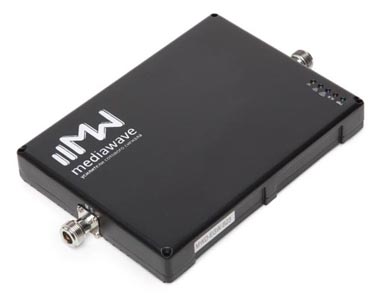

MWD-EGW-B23 MediaWave ретранслятор

MWD-EGW-B23 MediaWave ретранслятор

Ретранслятор MediaWave MWD-EGW-B23 работает следующим образом: сигнал от базовой станции принимается наружной направленной антенной (MWA-825-PO9 или MWA-825-BO9), по кабелю поступает на репитер MediaWave MWDEGWB23, где этот сигнал усиливается в соответствии с мощностью конкретной модели и по кабелю поступает на внутреннюю панельную (MWA-825-PI7) или всенапаравленную потолочную антенну (MWA-825-OI5), которая излучает сигнал к абоненту. При необходимости может быть установлено несколько внутренних антенн для покрытия всей площади помещения, которые подключаются к репитеру через сплитеры.

После установки системы усиления сигнала в помещении - уровень сигнала GSM становится достаточным для уверенной работы мобильного телефона, а уровень сигнала 3G – достаточным для более быстрого доступа в Интернет через 3G-модем. При этом максимальная суммарная излучаемая мощность не превысит 0,1 Вт, что в 2,5 раза ниже максимальной мощности одного сотового телефона.

В свою очередь сигналы от сотовых телефонов или 3G-модемов принимаются внутренней антенной и поступают на репитер МедиаВэйв MWD EGW-B23, где также усиливаются до необходимого уровня, поступают по кабелю на внешнюю антенну и излучаются в направлении базовой станции соответствующего мобильного оператора. Одновременно может работать столько мобильных телефонов или 3G-модемов, сколько сможет обслужить базовая станция Вашего оператора при данном удалении и уровне сигнала.

Выходная мощность MediaWave MWD-EGW-B23 автоматически ограничивается, что гарантирует минимальный уровень искажений усиливаемого сигнала. При этом сотовый телефон и 3G-модем начинают работать в режиме минимальной мощности, необходимой для устойчивой связи, что существенно уменьшает СВЧ - облучение владельцев сотовых телефонов и увеличивает время разряда аккумуляторов по сравнению с вариантом использования телефона в зоне неуверенного приема без ретранслятора МедиаВэйв MWD EGW B23.

Ретранслятор MWD-EGW B23 рассчитан на непрерывную круглосуточную эксплуатацию в помещениях при температуре окружающей среды от -10 до +50 °С. Поскольку сотовый ретранслятор представляет собой высокочувствительный двунаправленный СВЧ усилитель (коэффициент усиления более 60 дБ, т.е. увеличение принимаемых сигналов составляет более, чем 1 000 000 раз), при установке необходимо обеспечить максимально возможную электромагнитную «развязку» (более 90 дБ) между наружной и внутренними антеннами, чтобы исключить самовозбуждение ретранслятора, что может привести к нарушению работы системы сотовой связи и выходу из строя ретранслятора.

Функции усилителя сотового сигнала MediaWave MWD-EGWB23

  • Усилитель сотовой связи и Интернет стандартов EGSM 900 и 3G 2100 МГц
  • Площадь покрытия до 1800 м²
  • Рекомендуется к использованию в небольших офисах, квартирах, загородных домах, кафе, ангарах, цоколях и подвалах
  • Применяется в помещениях малого и среднего размеров

Технические характеристики устройства МедиаВэйв MWD EGW-B23

Модель MWD-EGW-B23
Стандарт связи EGSM 900 / 3G (UMTS 2100)
Механизм регулировки усиления репитера Автоматическая
Рабочий диапазон частот в сторону Uplink 880—915/1920—1980 МГц
Рабочий диапазон частот в сторону Downlink 925—960/2110—2170 МГц
Коэффициент усиления в сторону Uplink 60 дБ
Коэффициент усиления в сторону Downlink 65 дБ
Глубина автоподстройки усиления АGC≥30 дБ
Нелинейность в полосе пропускания ≤±3 дБ
Выходная мощность 23дБм (200 мВт)
Полоса пропускания BW-60дБ≤42МГц
BW-70дБ≤45МГц
Входное/выходное волновое сопротивление 50 Ом
Тип ВЧ разъемов N-тип (розетка)
Обслуживаемая площадь от 50 м² до 1800 м²
Уровень шума ≤5 дБ
Задержка сигнала ≤0,5 мкс
Рабочий диапазон температур -10С- +50С
Максимально допустимая влажность ≤95% без образования конденсата
Напряжение питания 110-200 В +/- 10%
Соответствие требованиям электромагнитной совместимости Соответствует GB6993-86
Соответствует ETS300 694-4
Индикация - светодиодная Наличие питания
2 светодиода - в сторону Downlink и Uplink
Габаритные размеры 200х150х20 мм
Вес 1,5 кг

Комплектность поставки репитера MWD EGW B23

  • Ретранслятор МедиаВэйв MWD EGW B23
  • Адаптер питания
  • Инструкция по эксплуатации
  • Комплект крепления
Запросить цену и наличие
