Picocell 1800 BST бустер

Автоматическая и ручная регулировка усиления канала DownLink системы

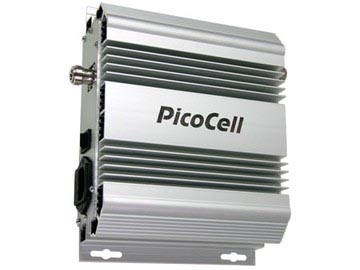

Picocell 1800 BST бустер

Линейный усилитель Пикоселл 1800 BST предназначен для расширения зоны покрытия удаленных помещений в составе систем на базе селективных или широкополосных репитеров Picocell 1800. Применяется исключительно совместно с основным ретранслятором и предназначен для расширения зоны покрытия.

PicoCell 1800BST является дополнительным усилительным устройством, предназначенным для установки в составе рестрансляторной системы внутри помещений, где уровень сигнала или усиление недостаточны для уверенной работы абонентских телефонов. Как правило, основной ретранслятор располагается как можно ближе к наружной антенне и обслуживает близко расположенные к нему зоны. Часть выходного сигнала основного ретранслятора подается на магистральный кабель для обслуживания удаленных зон здания через ретранслятор Пикоселл 1800BST.

Необходимо обеспечить качественной связью загородный оздоровительный центр, отель или магазин большой площади? Верным решением будет купить репитер PicoCell 1800 BST. Линейное оборудование расширяет зону охвата для отдаленных объектов в системах, которые базируются на устройствах с широкополосным или селективным доступом. Агрегат работает только вместе с репитером основного назначения. Сигнал канала DownLink можно регулировать с помощью автоматического механизма или вручную.

Бустер Picocell 1800 BST обеспечивает высокое качество работы сотовых телефонов внутри зданий, в офисах, вестибюлях гостиниц, подвалах, ангарах или иных местах с плохими условиями приема сигнала сотовой станции. Позволяет использовать сотовые телефоны стандарта GSM 1800 любых производителей без дополнительных кабельных подключений.

PICOCELL 1800BST уменьшает вероятность прерывания связи, замираний, выпадания сигнала в помещениях с пороговым уровнем принимаемого сигнала, что позволяет пользоваться сотовым телефоном во всем помещении, а не в его отдельных местах. Уменьшает СВЧ-облучение владельцев сотовых телефонов за счет снижения уровня мощности СВЧ-излучения сотового телефона, необходимого для устойчивой связи.

Ретранслятор Picocell 1800BST имеет глубокую регулировку усиления и индикацию уровня выходного сигнала в виде светодиодной шкалы значений, а также защиту от перегрузки усилительных каскадов. Репитер PICOCELL 1800 BST рассчитан на непрерывную круглосуточную эксплуатацию в помещениях при температуре окружающей среды от +5°С до +40°С.

Принцип работы усилителя Picocell 1800 BST

Сигнал от базовой станции сотового оператора принимается донорной (наружной) антенной и по кабелю поступает в репитер, где этот сигнал усиливается и по кабелю поступает на сервисную (внутреннюю) антенну, которая переизлучает сигнал абоненту . При необходимости может быть установлено несколько внутренних антенн, которые подключаются к репитеру через разветвители (возможность подключения нескольких антенн зависит от характеристик репитера, количества кабеля в системе усиления и условий применения репитера).

В свою очередь, сигналы от абонентских телефонов (одновременно может работать несколько телефонов) принимаются внутренней антенной и поступают в репитер, где усиливаются до необходимого уровня, поступают по кабелю на внешнюю антенну и излучаются в направлении на базовую станцию сотовой сети. Выходная мощность репитера автоматически ограничивается, что гарантирует минимальный уровень интермодуляционных искажений. При этом сотовый телефон работает в режиме минимальной мощности, необходимой для устойчивой связи, что существенно уменьшает СВЧ облучение владельца по сравнению с вариантом использования такого телефона без репитера.

Общие требования к размещению антенн и репитера PICOCELL 1800BST

Наружная антенна устанавливается на мачте, на крыше или на стене здания в месте, обеспечивающем наибольший уровень сигнала базовой станции используемого оператора сотовой сети. Предварительный выбор места установки желательно осуществлять с использованием специальных измерительных приборов или как минимум с помощью сотового телефона, подключенного к внешней антенне и работающего в «сервисном» режим е . Расстояние между внешней и внутренней антеннами определяется параметрами всех элементов устанавливаемой системы (антенн, репитера, кабелей, разветвителей, экранирующими и поглощающими свойствами конструкций помещения) и может составлять от 5 до 20 метров. Для нормальной работы репитера должна обеспечиваться максимально возможная электромагнитная экранировка между антеннами с учетом затухания в подводящих кабелях.

Уровень экранировки должен быть как минимум на 20дБ больше, чем установленное усиление репитера. Во избежание перегрузки репитера желательно размещать внутренние антенны таким образом, что бы абонент не мог приблизиться к антенне на расстояние менее одного двух метров.

Репитер Пикоселл 1800BST рассчитан на непрерывную круглосуточную эксплуатацию при температуре окружающего воздуха от -10° С до + 55°С. Выбирая место для установки, необходимо обеспечить хорошую вентиляцию, отсутствие электромагнитных полей, избыточной влажности и других неблагоприятных факторов.

При монтаже репитера используйте крепеж из комплекта поставки. Длина соединительных кабелей должна быть как можно короче, чтобы вносимое затухание сигнала было минимальным, но натяжение кабелей не должно быть чрезмерным. Подсоедините разъемы кабелей от антенн к соответствующим разъемам репитера. Затяжку разъёмного соединения производить только накидной гайкой. Внутренние поверхности ВЧ разъемов должны быть чистыми. Подключите адаптер к сети питания. Шнур питания должен быть проложен свободно, без натяжения.

Функциональные особенности GSM усилителя PicoCell 1800 BST

  • Простое и экономичное решение для распределенных систем
  • Автоматическая и ручная регулировка усиления канала DownLink системы
  • Применяется в помещениях больших размеров: холлы, магазины, офисы, загородные дома, бары, рестораны и пр.

Технические характеристики ретранслятора Пикоселл 1800 BST

Модель PicoCell 1800BST
Тип ретранслятора Линейный усилитель
Место установки в помещении
Рабочий диапазон частот UpLink 1710-1785 МГц
Рабочий диапазон частот DownLink 1805-1880 МГц
КСВ не хуже 2
Коэффициент усиления UpLink 25±2 дБ
Коэффициент усиления DownLink 30±2 дБ
Максимальная выходная мощность UpLink -5±2 дБм
Максимальная выходная мощность DownLink 30±2 дБм
Регулировка усиления ручная 18 дБ с шагом 2 дБ
Коэффициент шума не более 5 дБ (UL) / 10 дБ (DL)
Максимально допустимый уровень входного сигнала -30 дБм (UL) / 10 дБм (DL)
Неравномерность АЧХ не более 6 дБ
Питание AC: 90-265В, 50 Гц
Потребляемая мощность не более 25 Вт
Диапазон рабочих температур -10…+55°С
ВЧ разъем N-female (розетка)
Степень защиты IP40
Габаритные размеры 190х200х70 мм
Вес 1.5 кг

Комплект поставки репитера Пикоселл 1800BST

  • Линейный усилитель PicoCell 1800 BST
  • Сетевой адаптер питания
  • Комплект крепежа к стене
  • Руководство по эксплуатации
Запросить цену и наличие
