Установка оперативной телефонной связи УОТС 30/4-М

Установки предназначены для организации оперативной телефонной и громкоговорящей связи со стороны пульты оператора в пределах предприятия учреждения с 10 (УОТС-10\4), 20 (УОТС-20\4), 40 (УОТС-40\4) или 60 (УОТС-60\4) прямыми абонентами и с абонентами производственных АТС по четырем соединительным линиям.

Установка оперативной телефонной связи УОТС 30/4 ( УОТС ) разработана для применения в качестве пульта прямой директорской связи на малых и средних предприятиях, пришедшего на замену технически и морально устаревшим пультам предыдущих поколений. УОТС позволяет оперативно, посредством нажатия одной кнопки установить соединение с нужным абонентом, либо с пультом секретаря. Очевидным преимуществом устройства УОТС является простота эксплуатации, отсутствие излишних сервисных функций, использование отечественной элементной базы и как следствие невысокая цена.

Установки УОТС состоят из пульта управления, блока управления и абонентских телефонных аппаратов. На пульте размещены органы управления установкой и приборы индикации. В блоке управления размещены элементы электропитания установки, сигнально-вызывное устройство, абонентские комплекты прямых абонентов и соединительных линий, разъемы подключения прямых абонентов и соединительных линий.

Пульты оперативной связи УОТС предназначены для организации оперативной телефонной и громкоговорящей связи с пульта оператора в пределах предприятия с 10 (УОТС-10/4), 20 (УОТС-20/4), 40 (УОТС-40/4) или 60 (УОТС-60/4) прямыми абонентами и с абонентами производственных АТС. Пульты оперативной связи УОТС состоят из пульта управления, блока управления и абонентских телефонных аппаратов. На пульте размещены органы управления установкой и приборы индикации. В блоке управления размещены элементы электропитания установки, сигнально-вызывное устройство, абонентские комплекты прямых абонентов и соединительных линий, разъемы подключения прямых абонентов и соединительных линий.

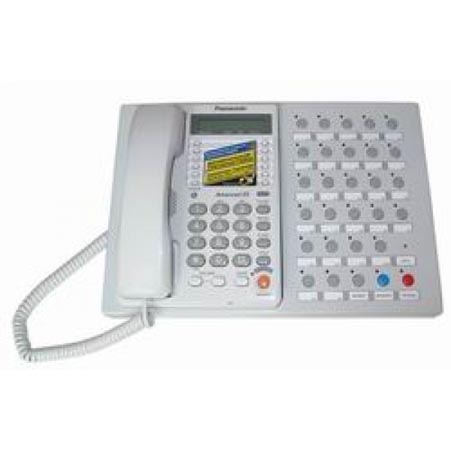

На лицевой панели корпуса пульта управления расположены: кнопки прямых абонентов и световые индикаторы; кнопки занятия линий и световые индикаторы соединительных линий, кнопка удержания соединительных линий; кнопка и световой индикатор подключения к переговорам оператора пульта управления с абонентом; кнопка отбоя соединения; световой индикатор включения сети питания установки; телефонный аппарат оператора.
