Автомобильные DC/DC источники тока СЭП

СЭППН1520-24/12 импульсный адаптер

Увеличенный ресурс работы за счет применения низкоимпедансных конденсаторов

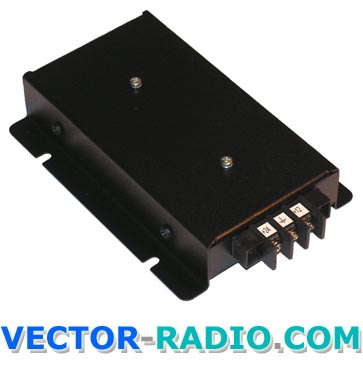

СЭППН1520-24/12 импульсный адаптер

Импульсный конвертер стабилизированного тока СЭП 1520-24/12 предназначен для питания радиостанции и/или другой аппаратуры (прикуривателя, электрической печки, магнитолы, телевизора и т.п.), рассчитанной на номинальное выходное напряжение 12 В, от бортовой сети автомобиля (или другого источника) с номинальным напряжением 24В.

Понижающий адаптер СЭППН1520-24/12 может работать в непрерывном или повторно-кратковременном режимах. Повторно-кратковременным считается режим работы, при котором ток нагрузки достигает максимального значения не более, чем на 20 мин., а затем падает до нуля на время, не меньшее, чем время работы при максимальном токе.

DC/DC конвертер напряжения СЭППН 1520 24/12 рассчитан на эксплуатацию в салоне (кабине) автомобиля с температурой окружающей среды от -40 С до 55 С и относительной влажностью воздуха не более 93% при температуре 25 С.

Установка преобразователя постоянного напряжения СЭППН 1520-24/12 производится в салоне (кабине) автомобиля. Установка DC/DC адаптера СЭП ПН 1520-24/12 в подкапотном пространстве НЕ ДОПУСКАЕТСЯ. Рекомендуется устанавливать сетевой преобразователь СЭП 1520-24/12 на расстоянии не менее 30 см от усилителя мощности и/или радиостанции. Клемма +24 преобразователя присоедининяется к бортовой сети автомобиля через штатный или дополнительно установленный предохранитель. Номинал дополнительного предохранителя – 10А; номинал штатного предохранителя выбирается с учетом максимально возможного тока потребления преобразователя – 10А. Если автомобиль оборудован выключателем «массы», настоятельно не рекомендуется подключать клеммы ⊥ преобразователя непосредственно к аккумуляторной батарее. В этом случае при отключенной «массе» все электрические приборы и устройства автомобиля оказываются подключенными к «минусу» аккумуляторной батареи через импульсный адаптер. При достаточно большом токе потребления (например, при попытке запуска двигателя) преобразователь выйдет из строя.

DC/DC малогабаритный источник постоянного тока СЭППН 1520 24/12 обеспечивают защиту подключенной к ним аппаратуры от перенапряжения даже при выходе из строя самого преобразователя! Адаптер стабилизированного напряжения СЭП ПН 1520-24-12 работает в диапазоне от 18 В (разряженные аккумуляторы) до 45 Вольт (неисправен автомобильный регулятор напряжения). автомобильный понижающий преобразователь ПН 1520-24/12 способен выдержать кратковременное (до 10 мин.) повышение напряжения в бортовой сети до 60В!

Особенности импульсного инвертора СЭППН1520-24/12

  • Электронная защита от перегрузки по току на выходе.
  • Защита питаемой аппаратуры от перенапряжения на выходе преобразователя.
  • Защита от переполюсовки на входе.
  • Увеличенный ресурс работы за счет применения низкоимпедансных конденсаторов

Технические характеристики автомобильного конвертера СЭП ПН 1520-24-12

Модель СЭППН1520-24/12
Номинальный ток нагрузки, А:
при повторно-кратковременном**
10,0
до 13,0-14,0
Номинальное выходное напряжение, В 13,5± 0,3
Номинальное входное напряжение, В 18-45
Максимальный входной ток, А, не более 10
Ток срабатывания защиты от перегрузки А 13-14
Защита от перенапряжения на входе, В, не более --
Защита от перенапряжения на выходе, В, не более 18
Защита от перегрева, °C, не более --
КПД, %, не менее 90
Размах пульсаций выходного напряжения, мВ, не более 100
Диапазон рабочих температур окружающей среды, °С -40…+55
Габаритные размеры корпуса, мм, не более 150x110x30 (150x80x30 - без креплений)
Кнопка выключения питания --
Масса, кг, не более 0,4

Комплект поставки сетевого преобразователя СЭППН 1520 24/12

  • Источник постоянного напряжения СЭП 1520-24/12 - 1 шт.
  • Техническое руководство - 1 шт.
